Panel mount konektor sudut kanan SMA
Panel mount konektor sudut kanan SMA

Panel mount konektor sudut kanan SMA

Info dasar

    Model No: CPC 106

Deskripsi Produk


Konektor SMA dapat secara visual bingung dengan standar 75-ohm tipe F konektor coax (diameter: Laki-laki 7⁄16 inci (11 mm) melingkar atau hex; perempuan 3⁄8 dalam (9.5 mm) benang eksternal), karena hanya ada tentang perbedaan 2 mm secara keseluruhan dalam spesifikasi. Tipe F tidak dapat dikawinkan dengan konektor SMA tanpa menggunakan adaptor.

Sebuah konektor laki-laki SMA-polaritas standar memiliki pin pusat dikelilingi oleh barel dengan benang di dalam, dan konektor SMA perempuan standar memiliki lengan tengah dikelilingi oleh barel dengan benang luar. Seperti kebanyakan konektor lainnya, penugasan gender dengan demikian sesuai dengan komponen listrik terdalam. Ada juga reverse-polaritas ("RP") konektor SMA di mana pin dan lengan bertukar; sehingga RP SMA “laki-laki” memiliki lengan tengah yang dikelilingi oleh laras berulir di dalam, dan RP SMA “perempuan” memiliki pin tengah dan laras berulir di luar. Lihat di bawah untuk deskripsi yang lebih lengkap.

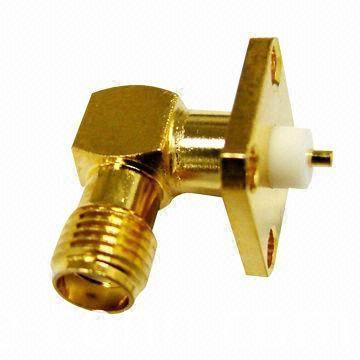

Panel mount sudut kanan konektor perempuan SMA


Tubuh: kuningan dengan berlapis emas

Impedansi karakteristik: 50Ω
Rentang frekuensi: DC-12.4GHz (kabel fleksibel 0-18GHz)
Resistensi-kontak:
Pusat konduktor: ≤3mΩ
Konduktor luar: ≤2mΩ
Isolasi-resistensi: ≥5000MΩ
VSWR lurus:
Kabel fleksibel: ≤1.10 + 0.002f
Kabel semi-kaku: ≤1,05 + 0,001f
Sudut lurus :
Kabel fleksibel: ≤1.20 + 0,003f
Kabel semi-kaku: ≤1.10 + 0.001f
Daya tahan konektor: ≥500

Tj 241eanz2b895hkpo6vRight Angle Sma Female Panel Mount


Kategori Produk : Konektor > Konektor RF
